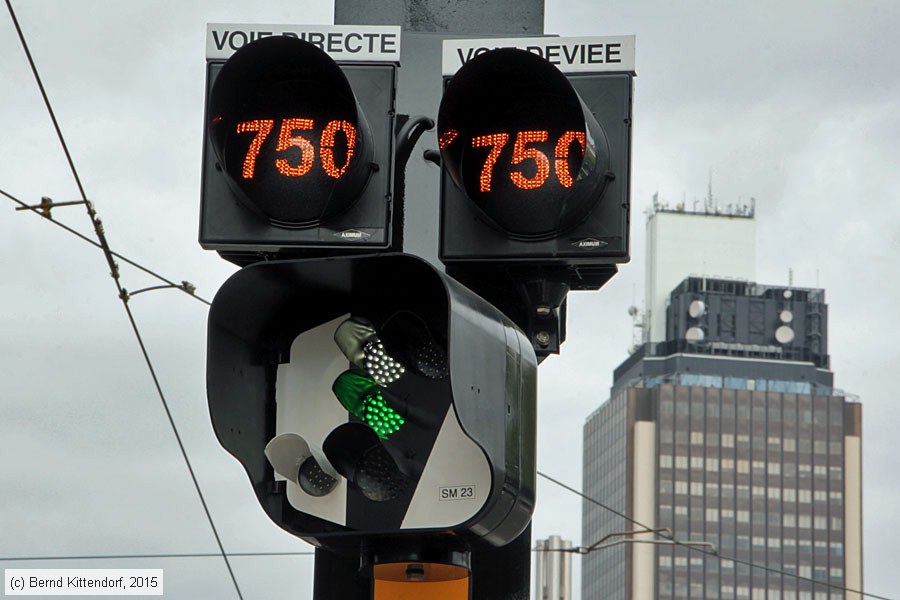

| Straßenbahn Nantes - Anlagen Lichtsignale vor der Kreuzung der Strecken der Linien 2 und 3 aus Richtung Hôtel-Dieu mit der hier querenden Linie 1 bei der Haltestelle Commerce, aufgenommen am 24. Juli 2015. Die beiden oberen Anzeigen mit der Zahl 750 werden allgemein Indicateur de Courant Coupé (ICC) genannt und geben an, daß im folgenden Abschnitt nach einem Streckentrenner Spannung in der Oberleitung vorhanden ist (courant est présent, 750 steht für die Spannung, allerdings nicht als gemessener Wert). Blinkt die Anzeige oder ist sie erloschen, so ist das Fahren in den Abschnitt nicht erlaubt. Die linke Anzeige bezieht sich auf das Streckengleis zur Haltestelle Commerce, die rechte Anzeige gilt für das abzweigende Betriebsgleis, das eine Verbindung zur Strecke der Linie 1 in Richtung Bahnhof und einem Betriebshof herstellt. Darunter befindet sich das Weichensignal (SM 23). In der Mitte grün, darüber weiß bedeutet, daß der Fahrweg für geradeaus gestellt ist und gefahren werden darf. In der Mitte grün und rechts oben weiß wäre im Falle eines Fahrwegs nach rechts zu sehen. Solange nur unten in der Mitte rot zu sehen ist, darf die Weiche nicht befahren werden. Photo: Bernd Kittendorf (info@bernd-kittendorf.de) Homepage: www.bernd-kittendorf.de |
