ÖBB - Bahndienstfahrzeuge - Baureihe X 651

Letzte Änderung an dieser Seite: 2023-10-02 - 05:01:38
Bilder in dieser Serie (anklicken zum Vergrößern):

Bild: oebb998191635031_bk1507080151.jpg - anklicken zum Vergrößern
ÖBB - X651003-6

Gleisvormesstriebwagen 99 81 9163 503-1 A-ÖBB (Typ EM-SAT 120 von Plasser & Theurer) in Linz Hauptbahnhof, aufgenommen am 08. Juli 2015.
Die Aufgabe besteht in der präzisen Vermessung der Gleise bezüglich der Ist-Lage (Daten wie Höhe, Richtung, Spurweite und Überhöhung). Die Ergebnisse der Messungen werden mit Sollwerten verglichen und die Korrekturwerte für die Stopfmaschine zur Verfügung gestellt.

Foto: Bernd Kittendorf (info@bernd-kittendorf.de)


Bilddatei: oebb998191635031_bk1507080151.jpg
Bild: oebb998191635031_bk1507080152.jpg - anklicken zum Vergrößern
ÖBB - X651003-6

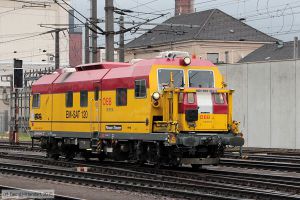

Gleisvormesstriebwagen 99 81 9163 503-1 A-ÖBB (Typ EM-SAT 120 von Plasser & Theurer) in Linz Hauptbahnhof, aufgenommen am 08. Juli 2015. Bei dem Gerät vorne auf dem Fahrzeug (rechts im Bild) handelt es sich um einen selbstfahrenden Laser-Vormesswagen mit Sendeeinheit. Für den Einsatz bei Messungen wird das Gestell nach vorne geschoben und der Vormesswagen auf dem Gleis abgesetzt. Das kleine Fahrzeug fährt für eine Messung vom Triebwagen weg zu einer Stelle, die je nach Empfangsverhältnissen bis zu knapp 400 m entfernt ist und der Laser wird auf die Laserempfangskamera der Hauptmaschine ausgerichtet. Dann findet die Meßfahrt der Hauptmaschine für die Strecke bis zum Vormesswagen statt.

Foto: Bernd Kittendorf (info@bernd-kittendorf.de)


Bilddatei: oebb998191635031_bk1507080152.jpg
Bild: oebb998191635031_bk1507080153.jpg - anklicken zum Vergrößern
ÖBB - X651003-6

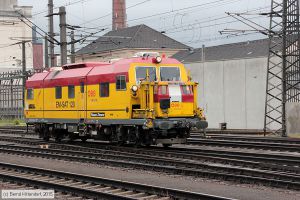

Gleisvormesstriebwagen 99 81 9163 503-1 A-ÖBB (Typ EM-SAT 120 von Plasser & Theurer) in Linz Hauptbahnhof, aufgenommen am 08. Juli 2015. Der Triebwagen mit zwei zweiachsigen Drehgestellen ist 16,16 m lang und für eine Höchstgeschwindigkeit von 120 km/h vorgesehen. Der selbstfahrende Vormesswagen wird auch Satellit genannt. Dieser fährt mittels Elektromotor und einer Batterie.

Foto: Bernd Kittendorf (info@bernd-kittendorf.de)


Bilddatei: oebb998191635031_bk1507080153.jpg
Bild: oebb998191635031_bk1507080154.jpg - anklicken zum Vergrößern
ÖBB - X651003-6

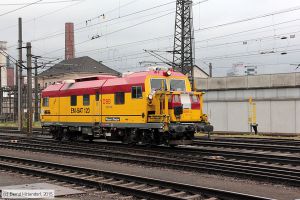

Gleisvormesstriebwagen 99 81 9163 503-1 A-ÖBB (Typ EM-SAT 120 von Plasser & Theurer) in Linz Hauptbahnhof, aufgenommen am 08. Juli 2015. Der EM-SAT 120 nimmt Messungen zur Feststellung von Abweichungen eines Gleises von seiner Ideal-Linie vor. Diese Daten werden dann für die Gleisdurcharbeitungen den Stopf- und Planiermaschinen zur Verfügung gestellt.

Foto: Bernd Kittendorf (info@bernd-kittendorf.de)


Bilddatei: oebb998191635031_bk1507080154.jpg
Bild: oebb998191635031_bk1507080155.jpg - anklicken zum Vergrößern
ÖBB - X651003-6

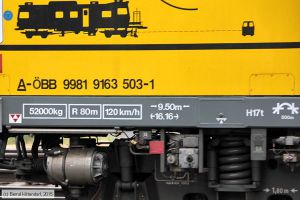

Gleisvormesstriebwagen 99 81 9163 503-1 A-ÖBB (Typ EM-SAT 120 von Plasser & Theurer) in Linz Hauptbahnhof, aufgenommen am 08. Juli 2015. Die Abbildung auf der Seite des Triebwagens veranschaulicht den Einsatz bei einer Meßfahrt: der kleine Vormesswagen wird mit einigem Abstand vor der Hauptmaschine positioniert.

Foto: Bernd Kittendorf (info@bernd-kittendorf.de)


Bilddatei: oebb998191635031_bk1507080155.jpg
Bild: oebb998191635031_bk1507080156.jpg - anklicken zum Vergrößern
ÖBB - X651003-6

Gleisvormesstriebwagen 99 81 9163 503-1 A-ÖBB (Typ EM-SAT 120 von Plasser & Theurer) in Linz Hauptbahnhof, aufgenommen am 08. Juli 2015.

Foto: Bernd Kittendorf (info@bernd-kittendorf.de)


Bilddatei: oebb998191635031_bk1507080156.jpg
